ist die OSA103 mini vielleicht interessant?? >: viewtopic.php?f=77&t=321#p2046

Hi, Alexander.

I got from Ebay (china) but there are locale supplyers, Arduino shops and also 3D printer components sellers will sell them.

I found one in Aachen >: http://agelektronik.de/home/8726-150w-step-up-spannungskonverter.html?search_query=dc+step+up&results=40

They working just fine, i ...

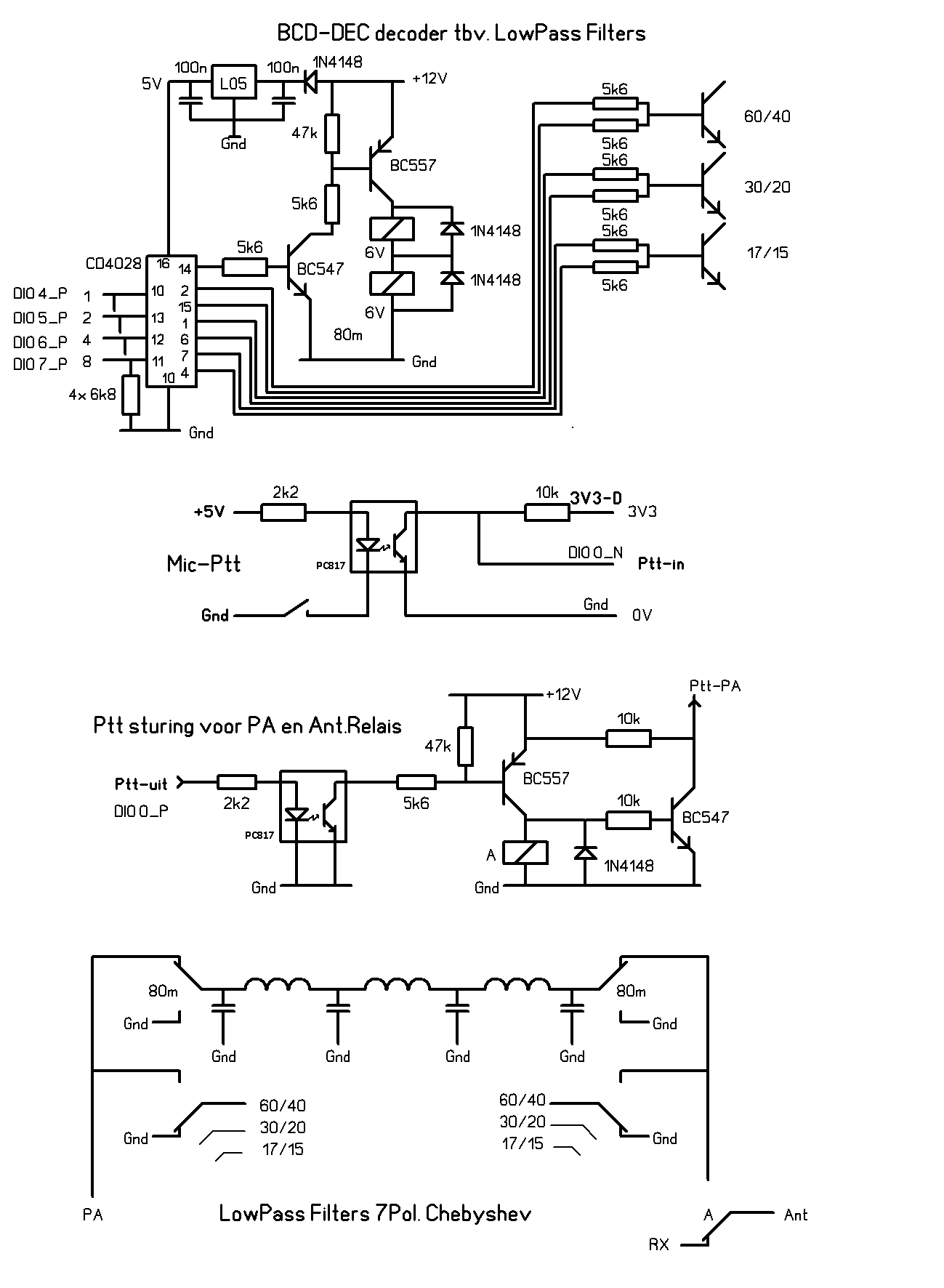

Hier mein Schaltung mit PTT und Antenne relais und die PA steuerung, ich habe die Klaus Natan 50W Fet-PA
lauft mit 28V aus eine billige China Schaltregler 12V/28V...
vy 73's egbert PAØEJH

Hallo Sigi.

Die Datei heist Database.xml

Bei mir steht die in das verzeignis C:\Users\DeskTopPC\AppData\Roaming\FlexRadio Systems\PowerSDR mRX PS

Bin mir nicht sicher ob man die nach bearbeitung wieder Saven kann...

Vorscichts halber erst mal ein kopie machen...

vy 73's Egbert PAØEJH

Hallo Alexander.

Ich benutze die 4 HERMES CTRL ausgange, und ein BCD nach Dezimal umsetzer zb. die CD4028 aber es gibt mehrere Hersteller, mahl Googeln auf BCD to Decimal decoder.

Mit transistoren oder ein ULN2003 kanste die relais schalten, nach masse oder nach + , sowie es auskomt oder wie die ...

Hallo,

Ich verwende auch 2 billiche DC-DC wandler in mein StandAlone SDR Trcvr.

Einmal 12 > 5V an die RedPitaya 5V USB buchse und an die MINIX W10 PC.

Einmal 12 > 28V an die KN MOS FET PA

Die Eingangsspannung darf zwischen 9 un 18V liegen, bedingt durch die Bildschirm platine.

73's Egbert ...

Hallo Sigi.

Da ist ein treiber poti RV1 auf die Transverter platine, steht die auf vollausslag??
Und vielleicht hilft es die L3 und L5 noch nach zu regeln, und 13,8V speise spannung...

Meine erste RedPitaya versuchen wahr mit ein Transveter von MicowaveModuls und hatte 10W ausgangsleistung auf ...

Hallo Sigi.

Kanst mal ein 10nF C oder mehr ueber die NF eingang loeten, den Hifi brauchen wir ja nicht....

Die stromversorgung des NF Modul komt die aus die PC oder ist die separat ???

Ich selber habe ein JBL-GO Bluetooth lautsprecher mit Aux.Eingang am PC und habe keine stoerung
es sei den, wen ...

Hi Rick.

I use only the RedPitaya, and i made my own Setup, see my QRZ page....

But i dont know all the hardware in the Hamlab, i heard that they use a Spinoff from the ALEX Board, and they ommit the bandPass filters.
There is a AudioBoard, but we dont know exactly what type of Board, and the ...

Hi Rick.

Tune button works in CW, but you must set the Monitor button on.

It also Enables the Sidetone , SDR works only when there is Audio... ;)

Under Setup / Transmit you can set the Tune power value and also
the meter settings for Fwd/Rev/ or SWR.

In my RedPitaya Setup i can use the Drive ...

Ja, etwas hat sich geaenderd, die RedPitaya heist jetz STEMlab und es gibt 2 versionen die 125-10 und die 125-14.

Die 125-14 hat mehr speicherplatz und ein 14 Bit ADC, ist aber auch teuerer

Uebersicht findet man hier >: http://redpitaya.com/boards/stemlab-boards/

Ich finde auch 'MY REDPITAYA ...

Hallo Sigi.

Die endstufe schaltet mit die BCD code, die 4028 ist ein Bcd zu Decimal umzetser, ich verwende das selbe IC fuer die LPF umschaltung in mein RedPitaya.
Mit die angepaste Software fuer BCD umschaltung hier ins Forum geht das Ufb.

73's Egbert PAØEJH.

Soweit mir bekant heist das Sub Sampling.

Der QSD last bei 30Mhz auch 3 perioden von 90Mhz durch, wen die durch fehlende pre-selection stark genug auf die QSD einfallen.

73's Egbert PA0EJH

Thomas, ist super gemacht ich bin so begeistert das ich auch sowas bauen moechte...

Arbeited jemand mit HPSDR und bedienung mit Touchscreen auf ein Laptop oder Monitor ???

Es gibt bei Pollin auch Display's mit Touchscreen...daher diese frage,...

73's und AWDH
Egbert PAØEJH
