Hallo Zusammen
Hier mal ne kurze Beschreibung/Bilder zu meinem fertiggestellten Bastelprojekt um den Red Pitaya(14bit).

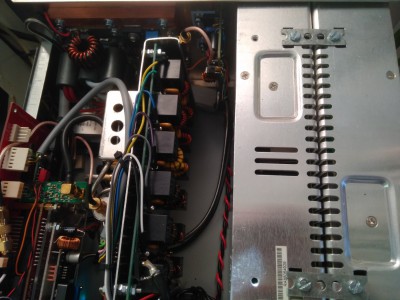

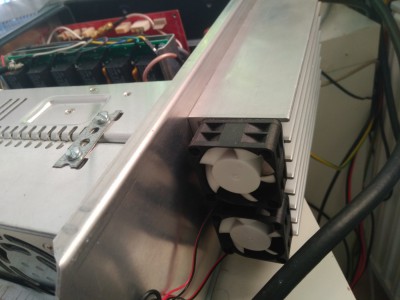

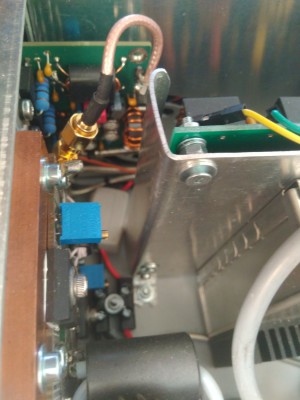

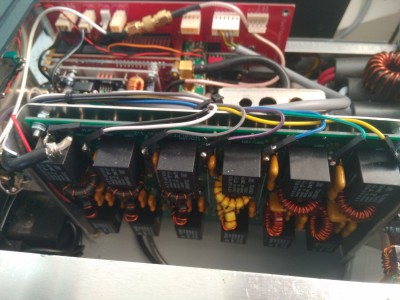

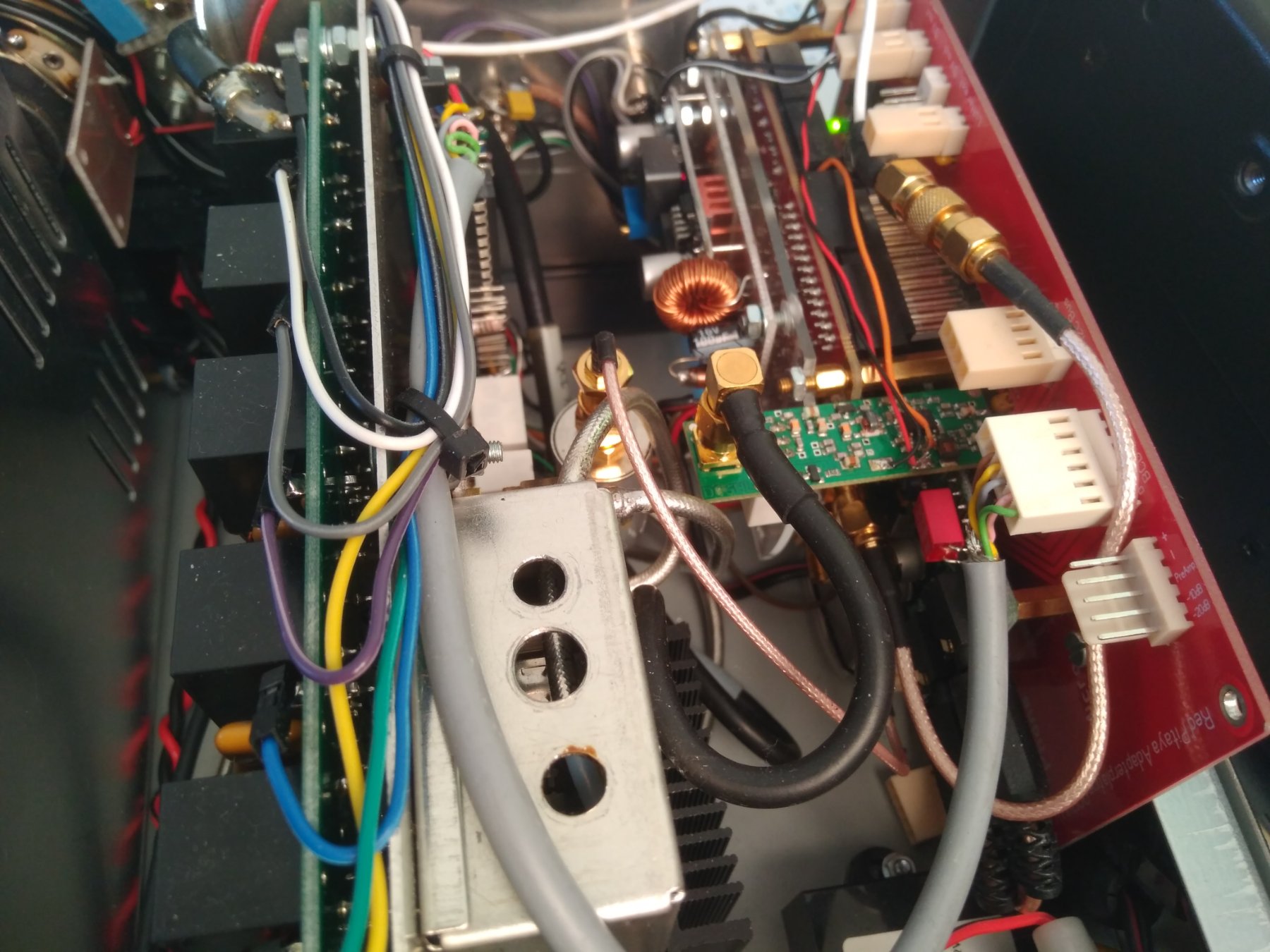

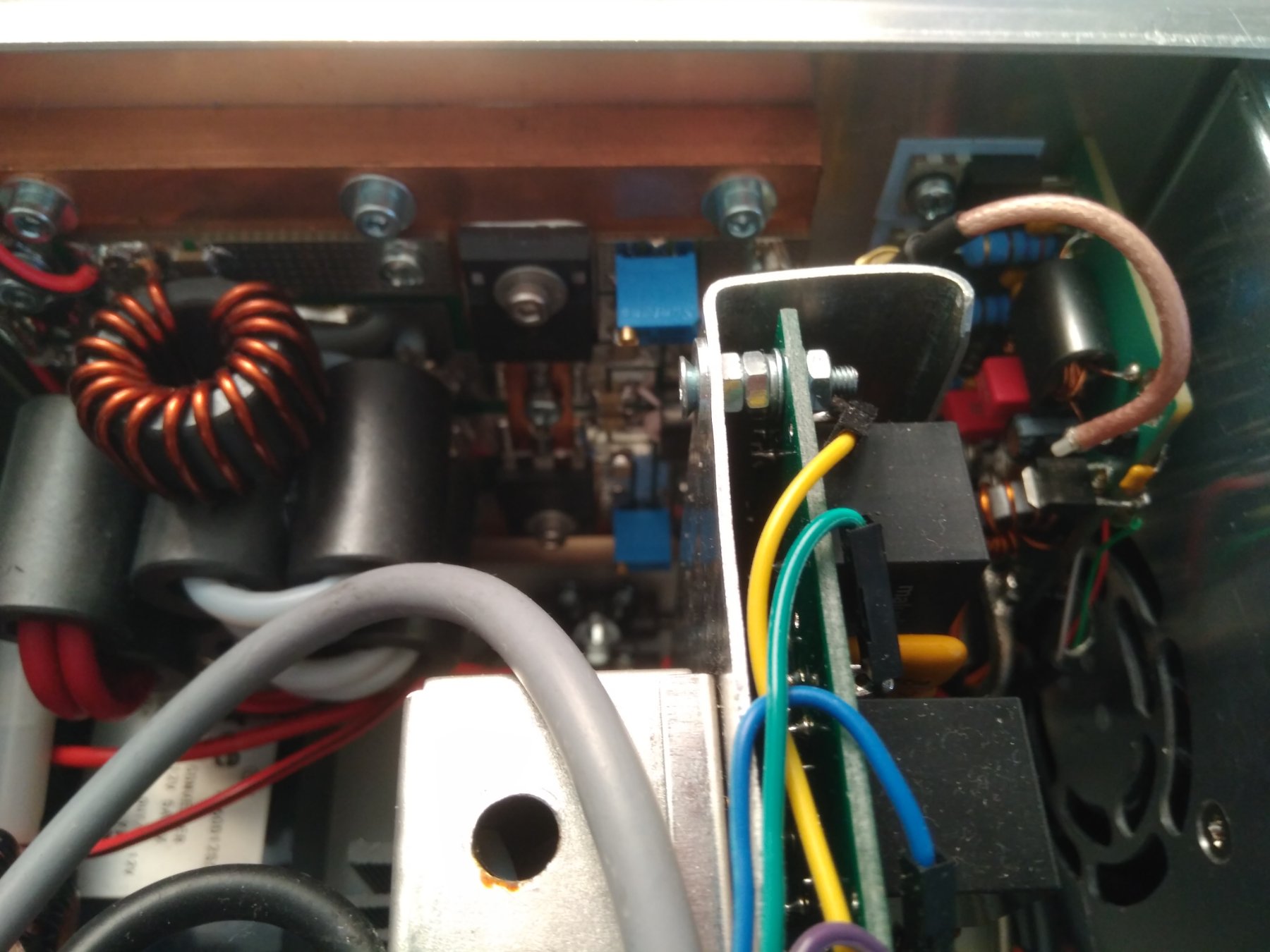

Das Gerät befindet sich in einem "Schubert-Gehäuse" beinhaltet einen Red Pitaya,Adapterplatine DC5WW,2m-Konverter,Tiefpassfilter,Treiberstufen nach QRP-Projekt 10W Pa,Endstufe 2xMRF300 (Victor). Ausgangsleistung KW 400W , 2m 3W
Bereich: 160m bis 6m
Im Gehäuse sind die Netzteile mit untergebracht. (2x24V / 13A in Serie) .. aus diesen 50V werden über DC/DC Wandler alle anderen Spannungen (5V und 12V gewonnen.
Als Software benutze ich LinHPSDR(Beta) von John Melton (siehe GitHUB)
Red Pitaya.. mein Bastelpojekt
Re: Red Pitaya.. mein Bastelpojekt
Hallo Hans-Werner,
Glückwunsch zu Deinem Red Pitaya SDR-Transceiver, ein kompakter Aufbau mit einer ordentlichen Ausgansleistung.
Mit dem Red Pitaya einen SDR Transceiver im Selbstbau zu fertigen, macht schon Spaß.
Viele Grüße
Jörg, DD8JM
Glückwunsch zu Deinem Red Pitaya SDR-Transceiver, ein kompakter Aufbau mit einer ordentlichen Ausgansleistung.
Mit dem Red Pitaya einen SDR Transceiver im Selbstbau zu fertigen, macht schon Spaß.
Viele Grüße
Jörg, DD8JM
